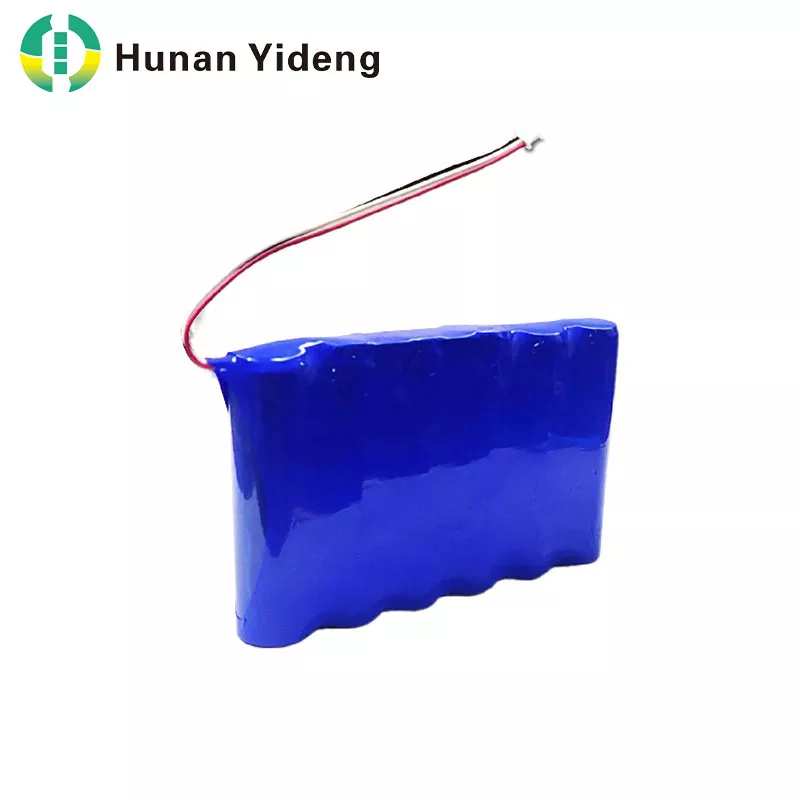

येडेंगप्रदान करता है11.1V 4000mAh 18650 3S2P लंबे समय तक चलने वाला रिचार्जेबल ली-आयन बैटरी पैकपोर्टेबल इलेक्ट्रॉनिक्स, औद्योगिक उपकरण, निगरानी प्रणाली और अनुकूलित बिजली अनुप्रयोगों के लिए जिनके लिए स्थिर वोल्टेज, व्यावहारिक क्षमता और रिचार्जेबल प्रदर्शन की आवश्यकता होती है।
एक 11.1V 4000mAh लिथियम-आयन बैटरी पैक 18650 कोशिकाओं के तीन श्रृंखला-जुड़े समूहों को जोड़ता है, प्रत्येक समूह के भीतर समानांतर में दो कोशिकाएं जुड़ी होती हैं। यह 3S2P कॉन्फ़िगरेशन 11.1V का नाममात्र वोल्टेज, 4000mAh की रेटेड क्षमता और लगभग 44.4Wh नाममात्र ऊर्जा प्रदान करता है। इसका रिचार्जेबल डिज़ाइन इसे पोर्टेबल उपकरण, बैकअप पावर सिस्टम, औद्योगिक निगरानी उपकरणों और अन्य इलेक्ट्रॉनिक उत्पादों के लिए एक व्यावहारिक विकल्प बनाता है। इसकी विद्युत विशिष्टताओं, सुरक्षा आवश्यकताओं, चार्जिंग स्थितियों और अनुप्रयोग अनुकूलता को समझने से उपकरण निर्माताओं को उचित बैटरी समाधान चुनने में मदद मिलती है। येडेंग विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए अनुकूलित बैटरी पैक विकास का भी समर्थन करता है।
11.1V 4000mAh रिचार्जेबल लिथियम-आयन बैटरी पैक इलेक्ट्रॉनिक उपकरणों के लिए डिज़ाइन किया गया एक पावर स्रोत है, जिसे एकल लिथियम-आयन सेल की तुलना में अधिक ऑपरेटिंग वोल्टेज की आवश्यकता होती है। यह आवश्यक वोल्टेज और क्षमता प्राप्त करने के लिए एक विशिष्ट विद्युत विन्यास में व्यवस्थित बेलनाकार 18650-प्रारूप कोशिकाओं का उपयोग करता है।
उत्पाद नाम की संख्याएँ इसकी प्राथमिक विशेषताओं का वर्णन करती हैं:
इस कॉन्फ़िगरेशन में कुल छह कोशिकाएँ हैं। श्रृंखला कनेक्शन वोल्टेज बढ़ाते हैं, जबकि समानांतर कनेक्शन उपलब्ध क्षमता बढ़ाते हैं। जब ठीक से इंजीनियर किया जाता है, तो परिणामी बैटरी पैक वोल्टेज, रनटाइम और पैकेजिंग लचीलेपन का एक उपयोगी संतुलन प्रदान कर सकता है।
उपकरण डेवलपर्स के लिए, महत्वपूर्ण विचार केवल बैटरी का नाममात्र वोल्टेज नहीं है। अनुकूलता वर्तमान मांग, चार्जिंग आवश्यकताओं, उपलब्ध इंस्टॉलेशन स्थान, ऑपरेटिंग तापमान और सुरक्षा सर्किटरी पर भी निर्भर करती है।
किसी वाणिज्यिक उत्पाद या औद्योगिक प्रणाली के लिए बैटरी चुनने से पहले, खरीदारों को इसकी रेटेड विद्युत विशेषताओं की समीक्षा करनी चाहिए और पुष्टि करनी चाहिए कि पूरा पैक एप्लिकेशन की आवश्यकताओं को पूरा करता है।
| पैरामीटर | विनिर्देश | व्यवहारिक महत्व |
|---|---|---|
| बैटरी मॉडल | 18650-3एस2पी | सेल प्रारूप और व्यवस्था की पहचान करता है |
| बैटरी रसायन शास्त्र | लिथियम आयन | रिचार्जेबल पावर अनुप्रयोगों का समर्थन करता है |
| नाममात्र वोल्टेज | 11.1V | विद्युत अनुकूलता निर्धारित करने में मदद करता है |
| नाममात्र क्षमता | 4000mAh / 4Ah | रेटेड चार्ज क्षमता को इंगित करता है |
| नाममात्र ऊर्जा | 44.4Wh | रनटाइम का अनुमान लगाने के लिए एक आधार प्रदान करता है |
| सेल कॉन्फ़िगरेशन | 3एस2पी | छह कोशिकाओं को तीन श्रृंखला समूहों में व्यवस्थित किया गया |
| अधिकतम चार्जिंग करंट | 1सी, उत्पाद विनिर्देश के अधीन | अनुमत ऊपरी चार्जिंग दर को परिभाषित करता है |
| चार्जिंग तापमान | 0°C से 50°C | निर्दिष्ट चार्जिंग वातावरण को परिभाषित करता है |
| निर्वहन तापमान | -20°C से 60°C | निर्दिष्ट डिस्चार्ज वातावरण को परिभाषित करता है |
| चक्र जीवन | निर्माता की बताई गई परीक्षण शर्तें देखें | सेवा-जीवन और प्रतिस्थापन योजना का समर्थन करता है |
महत्वपूर्ण:उपरोक्त मान यिडेंग द्वारा प्रकाशित उत्पाद जानकारी पर आधारित हैं। सटीक बैटरी कॉन्फ़िगरेशन के लिए नवीनतम डेटाशीट के अनुसार चार्जिंग सीमा, डिस्चार्ज सीमा और तापमान की स्थिति की पुष्टि की जानी चाहिए। सत्यापन के बिना अधिकतम वर्तमान रेटिंग को कभी भी अनुशंसित निरंतर परिचालन वर्तमान के रूप में नहीं माना जाना चाहिए।
नाममात्र वोल्टेज को रेटेड क्षमता से गुणा करके नाममात्र ऊर्जा का अनुमान लगाया जा सकता है:
11.1V × 4Ah = 44.4Wh
यह मान इंजीनियरों को किसी एप्लिकेशन के लिए उपलब्ध ऊर्जा की मात्रा का अनुमान लगाने में मदद करता है। उदाहरण के लिए, 10W का औसत खींचने वाला एक उपकरण सैद्धांतिक रूप से नाममात्र ऊर्जा रेटिंग पर लगभग 4.44 घंटे तक काम करेगा। रूपांतरण हानि, डिस्चार्ज सीमा, तापमान, बैटरी की उम्र बढ़ने और बिजली की मांग में बदलाव के कारण वास्तविक रनटाइम आमतौर पर कम या अन्यथा भिन्न होगा।
3S2P व्यवस्था तब उपयोगी होती है जब किसी डिवाइस को लगभग 11.1V के नाममात्र वोल्टेज और 4000mAh की क्षमता की आवश्यकता होती है। यह एक कॉम्पैक्ट बैटरी असेंबली में श्रृंखला और समानांतर कनेक्शन के विद्युत लाभों को जोड़ती है।
तीन-श्रृंखला व्यवस्था में, तीन सेल समूहों के नाममात्र वोल्टेज एक साथ जुड़ जाते हैं। पारंपरिक 3.7V नाममात्र लिथियम-आयन कोशिकाओं का उपयोग करते हुए, परिणामी नाममात्र पैक वोल्टेज 11.1V है। यह इस वोल्टेज रेंज के आसपास डिज़ाइन किए गए इलेक्ट्रॉनिक सिस्टम के लिए उपयुक्त है, बशर्ते कि उनकी पूर्ण ऑपरेटिंग-वोल्टेज आवश्यकताएं पूरी हों।
प्रत्येक श्रृंखला समूह में दो समानांतर-जुड़ी कोशिकाएँ होती हैं। उचित रूप से मिलान की गई कोशिकाओं के साथ, समानांतर कनेक्शन एकल कोशिका की तुलना में उपलब्ध क्षमता को बढ़ाते हैं। इसलिए असेंबल किया गया पैक इच्छित नाममात्र वोल्टेज को बनाए रखते हुए 4000mAh प्रदान कर सकता है।
डिस्पोजेबल बैटरियों के विपरीत, रिचार्जेबल लिथियम-आयन पैक को कई चार्जिंग चक्रों के माध्यम से पुन: उपयोग किया जा सकता है। उनका व्यावहारिक सेवा जीवन चार्जिंग आदतों, डिस्चार्ज की गहराई, तापमान, वर्तमान मांग, भंडारण की स्थिति और सेल और बैटरी प्रबंधन प्रणाली की गुणवत्ता पर निर्भर करता है।
एक बैटरी पैक को विभिन्न केबल लंबाई, कनेक्टर, सुरक्षात्मक आवास और स्थापना व्यवस्था के साथ डिज़ाइन किया जा सकता है। ये विकल्प उत्पाद डिजाइनरों को उनके उपकरणों की भौतिक और विद्युत आवश्यकताओं के लिए बिजली स्रोत को अनुकूलित करने में मदद करते हैं।
11.1V 4000mAh बैटरी कॉन्फ़िगरेशन अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन कर सकता है जब इसका वोल्टेज, डिस्चार्ज करंट, आयाम और पर्यावरण रेटिंग उपकरण डिजाइन से मेल खाते हैं।
आवेदन उपयुक्तता विद्युत और यांत्रिक मूल्यांकन के माध्यम से स्थापित की जानी चाहिए। उच्च स्टार्टअप धाराओं, मोटरों, रेडियो ट्रांसमीटरों या हीटिंग तत्वों वाले उपकरणों को अलग-अलग डिस्चार्ज रेटिंग या अतिरिक्त थर्मल विचारों वाली बैटरी की आवश्यकता हो सकती है।
बैटरी आर्किटेक्चर की तुलना करने वाले उत्पाद डेवलपर्स के लिए, यिडेंग के लिथियम बैटरी समाधान रिचार्जेबल बैटरी विकल्पों और अनुकूलन आवश्यकताओं के मूल्यांकन के लिए एक प्रारंभिक बिंदु प्रदान करते हैं।
केवल उसके वोल्टेज और क्षमता के आधार पर बैटरी चुनने से एकीकरण संबंधी समस्याएं हो सकती हैं। खरीददारों को खरीद की पुष्टि करने से पहले उपकरण की संपूर्ण परिचालन प्रोफ़ाइल का मूल्यांकन करना चाहिए।
डिवाइस के नाममात्र वोल्टेज और स्वीकार्य इनपुट रेंज की जांच करें। बैटरी का नाममात्र वोल्टेज चार्जिंग या डिस्चार्जिंग के प्रत्येक चरण में उसका वोल्टेज नहीं है। उपकरण को पैक की पूर्ण निर्दिष्ट वोल्टेज रेंज को सहन करना होगा।
औसत बिजली खपत और आवश्यक परिचालन समय का अनुमान लगाएं। प्रारंभिक गणना के रूप में, नाममात्र बैटरी ऊर्जा को औसत डिवाइस शक्ति से विभाजित करें। रूपांतरण हानियों, आरक्षित क्षमता, तापमान प्रभाव और बैटरी की उम्र बढ़ने के लिए उपयुक्त भत्ता लागू करें।
उपकरण के सामान्य ऑपरेटिंग करंट और स्टार्टअप करंट की तुलना बैटरी पैक की स्वीकृत डिस्चार्ज सीमा से करें। पुष्टि करें कि सेल, वायरिंग, कनेक्टर, सुरक्षा बोर्ड और संलग्नक आवश्यक भार संभाल सकते हैं।
अधिकतम अनुमत बैटरी आयाम और वजन की पुष्टि करें। बड़े पैमाने पर उत्पादन से पहले कनेक्टर प्रकार, ध्रुवीयता, केबल की लंबाई, बढ़ते बिंदु और बाड़े के डिजाइन की भी जांच की जानी चाहिए।
परिभाषित परीक्षण स्थितियों के तहत चार्ज और डिस्चार्ज चक्रों की अपेक्षित संख्या की समीक्षा करें। परिवेश के तापमान, चार्जिंग आवृत्ति, भंडारण अवधि, कंपन और अप्रत्याशित बिजली रुकावट के परिणामों पर विचार करें।
खरीद टीमों के लिए, निम्नलिखित चेकलिस्ट आपूर्तिकर्ता चर्चा को सरल बना सकती है:
लिथियम-आयन बैटरी के प्रदर्शन को बनाए रखने के लिए सही चार्जिंग और हैंडलिंग प्रथाएं आवश्यक हैं। यद्यपि बैटरी सुरक्षा सर्किट विशिष्ट विद्युत जोखिमों को कम कर सकता है, लेकिन यह उपयुक्त सिस्टम डिज़ाइन और सावधानीपूर्वक संचालन की आवश्यकता को समाप्त नहीं करता है।
सटीक बैटरी रसायन शास्त्र, श्रृंखला कॉन्फ़िगरेशन और चार्जिंग-वोल्टेज सीमा के लिए डिज़ाइन किया गया चार्जर चुनें। एक पारंपरिक तीन-श्रृंखला लिथियम-आयन पैक आमतौर पर 12.6V चार्जिंग सीमा का उपयोग करता है जब इसकी कोशिकाओं में 4.2V अधिकतम चार्ज वोल्टेज होता है। उपयोग से पहले बैटरी की स्वीकृत डेटाशीट में इस मान की पुष्टि करें।
निर्माता की निर्दिष्ट चार्जिंग और डिस्चार्जिंग तापमान सीमाओं का पालन करें। बैटरी को उसकी अनुमत सीमा से बाहर चार्ज करने, उसे ताप स्रोतों के पास रखने या बंद वातावरण में सीधे सूर्य के प्रकाश के संपर्क में छोड़ने से बचें।
एक उपयुक्त बैटरी प्रबंधन प्रणाली या सुरक्षा सर्किट ओवरचार्ज सुरक्षा, ओवर-डिस्चार्ज सुरक्षा, ओवरकरंट सुरक्षा और शॉर्ट-सर्किट सुरक्षा जैसे कार्य प्रदान कर सकता है। डिज़ाइन और अनुप्रयोग के अनुसार सेल संतुलन और तापमान निगरानी पर विचार किया जाना चाहिए।
बैटरी निर्माताओं और उपकरण डिजाइनरों को बैटरी चालित उत्पाद की शिपिंग या तैनाती से पहले लागू परिवहन, उत्पाद सुरक्षा और अंतिम उपयोग आवश्यकताओं का भी मूल्यांकन करना चाहिए।
मानक बैटरी पैक हर उपकरण के डिज़ाइन में फिट नहीं हो सकते हैं। OEM अनुकूलन निर्माताओं को उत्पाद की स्थापना आवश्यकताओं के साथ बैटरी की विद्युत विशेषताओं और भौतिक संरचना को संरेखित करने की अनुमति देता है।
यिडेंग की उत्पाद जानकारी उन ग्राहकों के लिए अनुकूलित बैटरी पैक विकास का वर्णन करती है जिन्हें एप्लिकेशन-विशिष्ट पावर समाधान की आवश्यकता होती है। परियोजना और इंजीनियरिंग समीक्षा के आधार पर, अनुकूलन चर्चा में शामिल हो सकते हैं:
ये उपाय क्रय टीमों को प्रारंभिक इकाई मूल्य से अधिक का मूल्यांकन करने में मदद करते हैं। सुसंगत विनिर्देश, उचित सुरक्षा, पता लगाने योग्य परीक्षण परिणाम और एक स्पष्ट अनुकूलन प्रक्रिया उत्पादन के दौरान एकीकरण के मुद्दों को कम कर सकती है।
थोक ऑर्डर देने से पहले, वर्तमान डेटाशीट का अनुरोध करें और पुष्टि करें कि विशिष्ट मॉडल के लिए कौन सी गुणवत्ता जांच, सुरक्षा दस्तावेज़ और शिपिंग रिकॉर्ड उपलब्ध हैं। प्रमाणपत्रों और परीक्षण रिपोर्टों को केवल बैटरी रसायन शास्त्र से मानने के बजाय सटीक उत्पाद और इच्छित बाज़ार के अनुसार सत्यापित किया जाना चाहिए।
3S2P का अर्थ है कि तीन कोशिका समूह श्रृंखला में जुड़े हुए हैं, प्रत्येक समूह में दो कोशिकाएँ समानांतर में जुड़ी हुई हैं। कॉन्फ़िगरेशन कुल छह कोशिकाओं का उपयोग करता है। श्रृंखला कनेक्शन से वोल्टेज बढ़ता है, जबकि समानांतर कनेक्शन से क्षमता बढ़ती है।
इसकी नाममात्र ऊर्जा लगभग 44.4Wh है, जिसकी गणना 11.1V को 4Ah से गुणा करके की जाती है। वास्तविक उपयोग योग्य ऊर्जा डिस्चार्ज की स्थिति, सिस्टम दक्षता, बैटरी की स्थिति और अनुमत डिस्चार्ज कटऑफ पर निर्भर करती है।
नहीं, चार्जर को बैटरी की केमिस्ट्री, श्रृंखला कॉन्फ़िगरेशन, चार्जिंग-वोल्टेज सीमा और वर्तमान आवश्यकताओं से मेल खाना चाहिए। 4.2V अधिकतम-चार्ज कोशिकाओं वाले पारंपरिक तीन-श्रृंखला लिथियम-आयन पैक के लिए, सामान्य चार्जिंग सीमा 12.6V है। चार्जर कनेक्ट करने से पहले सटीक विनिर्देश सत्यापित करें।
रनटाइम डिवाइस की औसत बिजली खपत पर निर्भर करता है। प्रारंभिक अनुमान 44.4Wh है जिसे डिवाइस की बिजली खपत से वाट में विभाजित किया गया है। उदाहरण के लिए, 10W लोड घाटे और अन्य परिचालन कारकों को ध्यान में रखने से पहले 4.44 घंटे का सैद्धांतिक अनुमान देता है।
नहीं, सभी रिचार्जेबल लिथियम-आयन बैटरियां धीरे-धीरे उपयोग और उम्र बढ़ने के कारण अपनी क्षमता खो देती हैं। सेवा जीवन तापमान, चार्जिंग की स्थिति, डिस्चार्ज की गहराई, वर्तमान मांग, भंडारण और बैटरी के निर्माण पर निर्भर करता है। आपूर्तिकर्ता से चक्र-जीवन परीक्षण शर्तों और बताए गए जीवन-समाप्ति क्षमता मानदंड के बारे में पूछें।
यिडेंग बैटरी पैक के लिए OEM और ODM अनुकूलन सेवाओं का वर्णन करता है, जिसमें कनेक्टर चयन, केबल की लंबाई, बैटरी कॉन्फ़िगरेशन और हाउसिंग डिज़ाइन शामिल हैं। ऑर्डर देने से पहले कंपनी के साथ उपलब्ध विकल्पों, नमूना प्रक्रिया और तकनीकी व्यवहार्यता की पुष्टि करें।
विद्युत विनिर्देशों, आयामों, डिस्चार्ज आवश्यकताओं, सुरक्षा कार्यों, चार्जिंग अनुकूलता, नमूना परीक्षण परिणाम, उत्पादन लीड समय और लागू शिपिंग दस्तावेज़ीकरण की पुष्टि करें। अंतिम उत्पादन विनिर्देश को मंजूरी देने से पहले मॉडल-विशिष्ट तकनीकी दस्तावेजों का अनुरोध करें।
एक 11.1V 4000mAh 18650 3S2P रिचार्जेबल लिथियम-आयन बैटरी पैक 44.4Wh की नाममात्र ऊर्जा रेटिंग और संगत पोर्टेबल और औद्योगिक इलेक्ट्रॉनिक उपकरणों के लिए एक व्यावहारिक कॉन्फ़िगरेशन प्रदान करता है। इसकी उपयुक्तता इच्छित एप्लिकेशन से मेल खाने वाले वोल्टेज, क्षमता, वर्तमान मांग, चार्जिंग की स्थिति, आयाम और सुरक्षा आवश्यकताओं पर निर्भर करती है।
बैटरी चालित उत्पाद विकसित करने वाले व्यवसायों के लिए, एक भरोसेमंद सोर्सिंग प्रक्रिया में तकनीकी समीक्षा, नमूना सत्यापन, सुरक्षा मूल्यांकन और स्पष्ट उत्पादन विनिर्देश शामिल होने चाहिए। येडेंग मानक और अनुकूलित लिथियम बैटरी पैक समाधानों की खोज के लिए एक प्रारंभिक बिंदु प्रदान करता है। यदि आप किसी नए उत्पाद की योजना बना रहे हैं या आपको अपने उपकरण के अनुरूप बैटरी पैक की आवश्यकता है, तो उत्पाद विवरण की समीक्षा करेंहमसे संपर्क करेंआपके वोल्टेज, क्षमता, कनेक्टर, आवास और ऑर्डर आवश्यकताओं पर चर्चा करने के लिए। यिडेंग आपके प्रोजेक्ट के लिए उपयुक्त बैटरी कॉन्फ़िगरेशन का मूल्यांकन करने में आपकी सहायता कर सकता है।
